Установка сварных пластинчатых теплообменников Hybrid в качестве паро-водяных сетевых подогревателей на Адлерской ТЭС

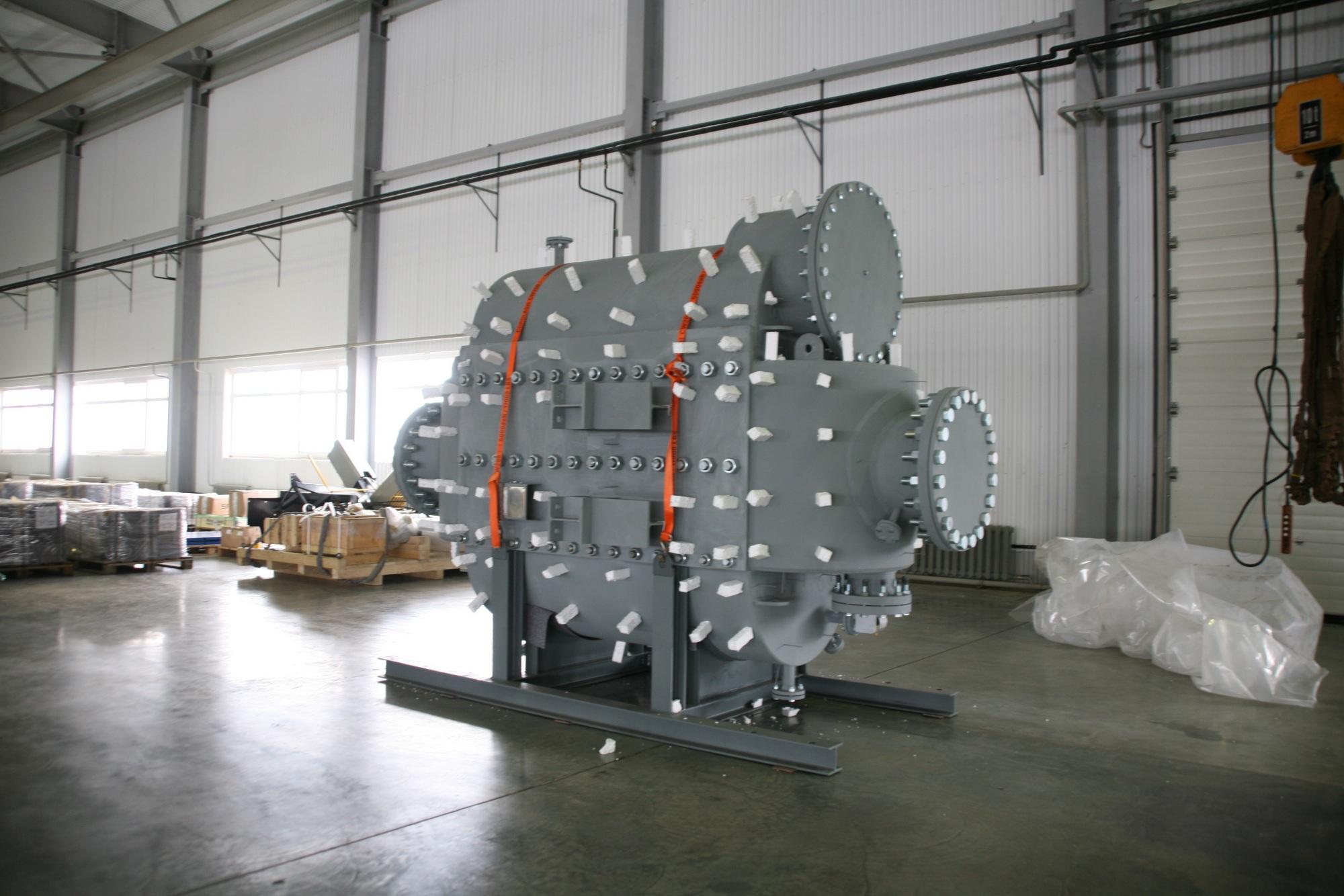

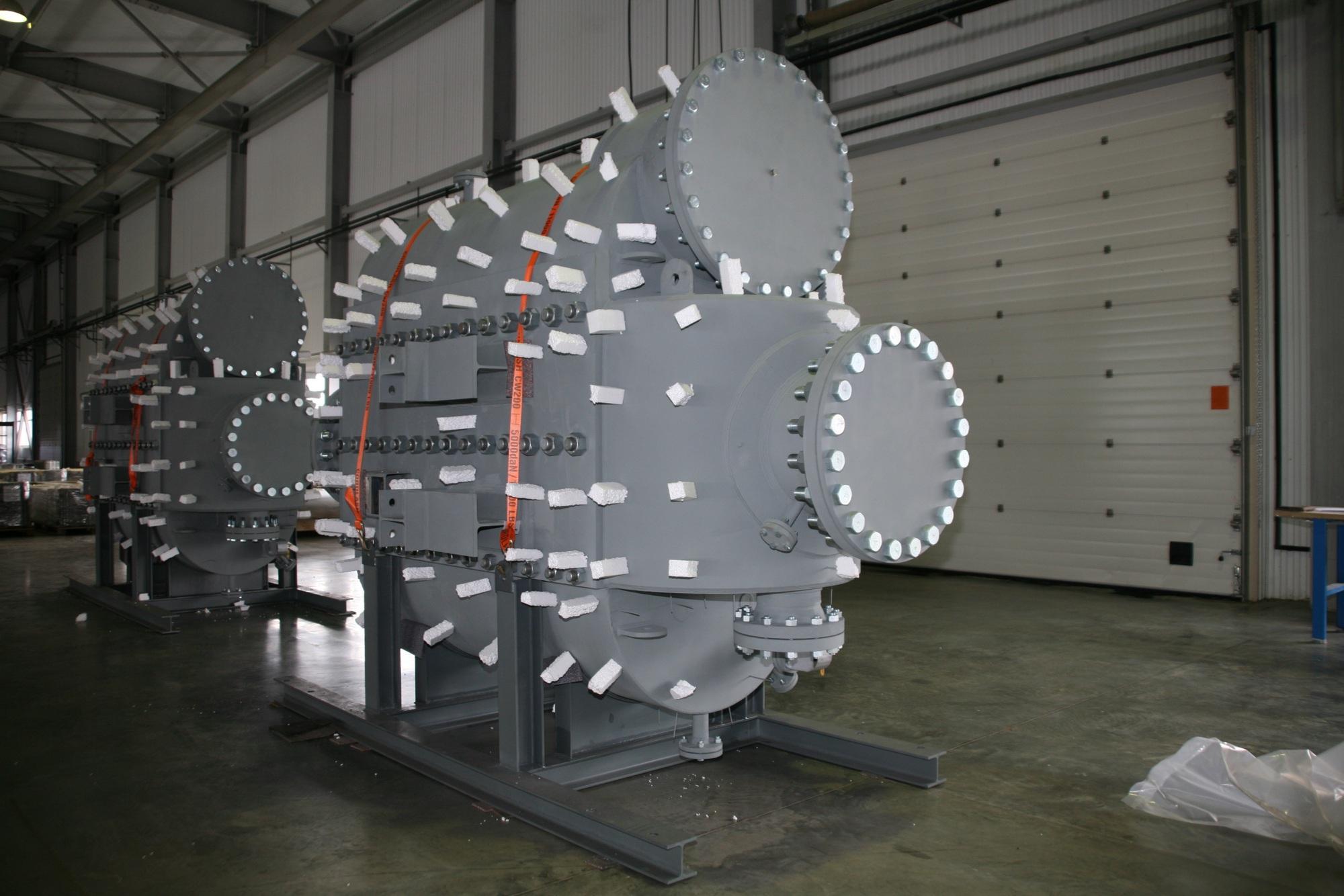

На олимпийский объект Адлерскую ТЭС в 2011 году ООО «Теплотекс АПВ» поставил два сварных пластинчатых теплообменника (тип Hybrid RGE10-023) в качестве паро-водяных сетевых подогревателей. Производитель оборудования – постоянный партнер «Теплотекс АПВ», компания SPX Flow Technology /APV (Дания). ОАО «ТЭК Мосэнерго» — «Мосэнергопроект» установил теплообменники Hybrid взамен кожухо-трубных подогревателей ПСВ-500.Техническая характеристика теплообменника Hybrid RGE10-023:
Тепловая производительность – 75,6 МВт Теплопередающая поверхность – 286 м2 Вес пустого теплообменника – 8800 кг Температуры: пар/конденсат 215/120 °С, сетевая вода 70/115 °С Рабочее давление: пар 7 бар, сетевая вода 25 барПреимущества сварного теплообменника Hybrid по сравнению с кожухо-трубным теплообменником ПСВ-500-14-23:

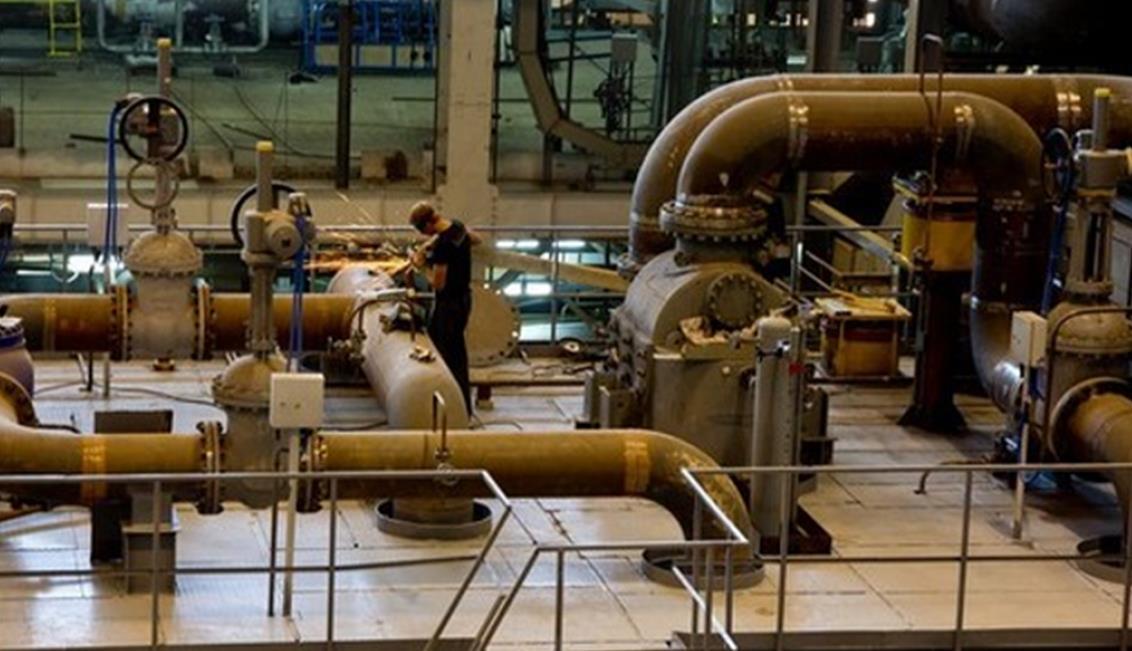

— Теплопередающая поверхность меньше в 1,75 раза — Вес меньше в 1,5 раза — Занимаемый объем меньше в 1,5 раза — Имеет доохладитель конденсата и конденсатосборник — Оснащен измерителем уровня Krohne BM 26A с аналоговым выходом 4–20 mA Адлерская ТЭС построена в сейсмическом районе (9 баллов по шкале MSK-64). Поэтому расчет на прочность теплообменника Hybrid включает расчет сейсмостойкости. Теплообменники поставлены с ответными фланцами по ГОСТ 12821-80, 12815-80. Техническая документация согласно ПБ 03-576-03 и ПБ 03-584-03 на русском языке. 21 января 2013 Адлерская ТЭС пущена на полную мощность. В период проведения Олимпиады Адлерская ТЭС обеспечит 30% потребности города и олимпийских объектов в теплоснабжении. Установка высокоэффективных теплообменников Hybrid позволила сократить капитальные затраты на оборудование, уменьшить занимаемый объем помещения, уменьшить нагрузки на фундамент.
