Как сделать теплообменник своими руками

теплообменник для печи

Легко ли сделать теплообменник своими руками и как установить отопление в доме: подавляющее большинство владельцев дач и загородных домов рано или поздно задаются вопросами.

Теплообменники – промышленные и бытовые технические устройства для передачи энергии между двумя средами с разной температурой. Среды называются теплоносителями и могут быть однородными (например, жидкость/жидкость) и разнородными (жидкость/газ). В быту это важная часть системы отопления. Он может быть нагревательным и охлаждающим. В большинстве случаев на границе двух сред имеется твердая перегородка с хорошей теплопроводностью. Среды никогда не соприкасаются между собой, передача энергии всегда идёт в одном направлении. Такие аппараты называются рекуперативными. В металлургической и химической промышленности есть также регенераторные устройства, в которых один и тот же теплоноситель то отдаёт, то забирает тепло. В отдельных случаях к ним относят смесители, в которых встречаются две струи газа или жидкости с разной температурой, но в техническом плане такое определение не выдерживает критики.

Виды теплообменников

теплообменник своими руками

В большинстве случаев задача теплообменника – нагрев холодной жидкости, воздуха или твёрдых тел (строительных конструкций). Однако существуют и охлаждающие устройства, примеры которых мы видим в холодильниках и морозильных камерах. Рабочим теплоносителем в них служит газ фреон, принимающий на себя тепло окружающей среды. В двигателях внутреннего сгорания избыток тепла забирает тосол.

В ходе технического прогресса инженеры разработали различные варианты нагревательного теплообменного оборудования рекуперативного типа, в которых используются разные виды активных теплоносителей – горячая вода, водяной пар, нагретая парогазовая смесь, выхлопные газы двигателя внутреннего сгорания и т.д. Конструктивно можно выделить следующие виды теплообменников:

  • кожухотрубные, где под общим кожухом с низкой теплопередачей тесно проложены пучки труб с горячей и холодной жидкостями;
  • “труба в трубе”, когда конструкция состоит из внешнего и внутреннего цилиндрических контуров. По внутренней трубе циркулирует горячий теплоноситель, по внешней – холодный. При этом внутренняя труба должна быть сделана из меди или другого материала с хорошей теплопроводностью, а внешняя – из материала с минимальным коэффициентом теплопередачи – например, из полипропилена;
  • погружные (змеевиковые), представляющие собой бак с помещённым в нём проточным змеевиком. Горячая жидкость, протекающая по змеевику, нагревает содержимое бака;
  • спиральные, в которых нагревающий носитель перемещается по трубкам, завитым в форме спирали. Такая форма обеспечивает максимальную поверхность теплопередачи;
  • пластинчатые и пластинчато-ребристые. Они оптимальны как для разогрева теплоносителя внутри них, так и для нагревания воздуха и строительных конструкций вокруг.

Пример такого теплообменника – привычные плоские радиаторы отопления, которые устанавливаются вдоль стен или размещаются в них.

теплообменник для отопления

Пластинчатые и цилиндрические конструкции размещаются также и в зоне горения топлива в котлах м печах. В них вода мгновенно превращается в пар и устремляется по контуру.

К теплообменному оборудованию не относятся нагревательные элементы, которые сами генерируют тепло (например, за счёт высокого электрического сопротивления или химических реакций). Часто мы сталкиваемся с многоступенчатым теплообменом. Характерный пример – замкнутый нагревательный контур с горячей водой. С одной стороны, вода проходит через топку котла, где принимает энергию горения топлива, с другой - отдаёт тепло помещению через поверхность радиаторов отопления или труб, проложенных в полу.

Из чего делают теплообменники?

теплообменник с баком

Лучше всех в мире проводит тепло искусственная разновидность углерода под названием графен. Его теплопроводность – более 4.000 ватт на метр-Кельвин, в 10 раз выше теплопередачи серебра. Графит и алмаз значительно отстают от графена, но тоже проводят тепло гораздо лучше любых металлов. Вполне возможно, в недалёком будущем обогрев зданий будет осуществляться с помощью батарей из кристаллического углерода. Опыты в этом направлении ведутся уже давно.

Пока же человек пользуется почти исключительно металлическими теплообменниками. Ввиду дороговизны серебра чаще всего применяются медные трубы и пластины. Теплопроводность меди – 401 Вт/(м-K), что лишь на 29 единиц меньше теплопередачи серебра. Недостаток – значительный удельный вес. Поэтому в помещениях медь заменяют лёгким алюминием. Правда, коэффициент теплопередачи этого металла в 2 раза ниже, чем у меди.

Нержавеющая сталь при всей своей коррозионной стойкости и внешней привлекательности, в качестве материала для теплопередачи не годится. Она проводит тепло в 10 раз хуже, чем серебро и медь.

Бак с теплообменником для печи

бак с теплообменником

Эксплуатация отопительного и нагревательного оборудования связана с потенциальным риском. Горячие носителтели в случае протечки или прорыва трубопровода могут причинить вред здоровью и испортить имущество. Лучший вариант – использовать сертифицированное нагревательное оборудование ведущих мировых производителей. Но если вы имеете техническое образование и навыки работы своими руками, можно для начала попробовать собрать и установить несложный, но эффективный пластинчатый теплообменник для бани.

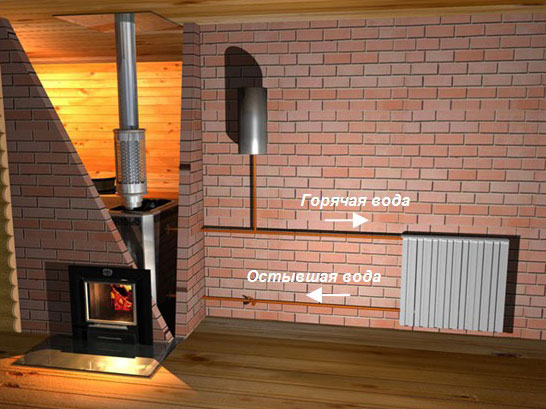

Несомненный плюс этой конструкции состоит в том, что бак с горячей водой не обязательно встраивать в печь-каменку. Бак располагается автономно, не раскаляется докрасна и не представляет опасности для неосторожных банщиков. Циркуляция воды происходит по двум жаропрочным каучуковым шлангам и медному змеевику, который размещается непосредственно в топке. Секрет в том, что входное отверстие бака находится в его дне, а выходное – ближе к крышке. Змеевик должен располагаться на уровне дна циркуляционного бака. Когда баня не топится, контур находится в состоянии покоя. Как только в змеевике повышается температура, нагретая вода устремляется через отверстие в дне бака, а её место занимает холодная вода из верхней части резервуара. В результате интенсивной конвекции бак объёмом 100 литров можно нагреть до 80 градусов меньше чем за час. Стенки бака делаются из нержавеющей стали, здесь её невысокая теплопроводность играет уже вам на руку, вода не остывает, пока не остынет воздух в бане.

Дополнительным преимуществом такой мини-системы является то, что её монтаж не требует сварки. Отверстия в корпусе бака можно просверлить перфоратором, соединения шлангов и змеевика производится с помощью герметичных переходников. Сделать такой теплообменник своими руками вполне может человек, не имеющий большого опыта работы в области водоснабжения и отопления.

каменка с теплообменником

Если вы не понаслышке знаете, что такое электросварка и задумались, как сделать теплообменник для дополнительного обогрева дома, то лучше всего использовать пластинчатую или трубчатую конструкцию, о которой уже говорилось выше. Оптимальный материал для такого устройства – медь. Медный регистр из труб, секция пластин или спираль размещаются непосредственно в топке печи или в нижней части дымохода. При изготовлении самодельного теплообменника важно соблюдать технические условия, следить за качеством сварных швов и герметичностью соединений. Иначе можно вместо тепла в доме или подсобных помещениях получить нешуточную аварию.

Планируя работы, важно помнить, что вход холодной воды в нагревательную часть контура (так называемая "обратка") должен располагаться в самой нижней точке контура. Если дом имеет больше одного этажа и нагрев теплоносителя ведётся постоянно, на чердаке можно устроить накопительный бак. Также не представляет сложности установить на контуре термостаты, которые будут автоматически перекрывать циркуляцию при достижении заданной температуры теплоносителя. Это поможет обеспечить оптимальную температуру в доме. Система должна иметь кран для слива теплоносителя в случае неисправности или перед консервацией дома на зиму.
